发光二极管简称为LED。
由镓（Ga）和砷（AS）或磷（P）化合物制成的二极管在电子和空穴复合时会发出可见光，并可用于形成发光二极管。
用作电路和仪器的指示灯，或用作文本或数字显示器。
砷化镓二极管发出红光，磷化镓二极管发出绿光，而碳化硅二极管则在黄光，电子和空穴连续流过PN或结之后流过恒定电流。表面的结构以及它们自然地重组发光的二极管半导体器件。
发光二极管的特性与白炽灯泡和氙气灯相比，发光二极管的特性如下。低工作电压（仅几伏）。低工作电流（有些只能发出几毫安）；具有出色的抗震性能，高可靠性和长寿命。通过经过调制的电流强度可以容易地调制光强度。
由于这些特性，发光二极管被用作某些光电控制设备的光源和许多电子设备的信号屏。
该管由带状材料制成，并且使用七个带状LED组成一个7段半导体数字管。每个数字管可以显示0-9、10个阿拉伯数字，A，B，C，D，E，F和其他字母（必须区分大小写）。
LED原理一种将电能转换为光能的半导体二极管。
像普通的二极管一样，LED由PN结组成，并且也是单向导电的。
当向发光二极管施加直流电压时，从N区中的P区注入的空穴和从N区中注入到P区的电子与N区和P区中的电子分开，如下所示：。靠近PN结的几个微米孔被复合以产生自发发射荧光。
不同半导体材料中电子和空穴的能量状态不同。
如果电子和空穴的复合所发出的能量不同，则发出的能量越多，发出的光的波长越短。
通常，使用发射红色，绿色或黄色光的二极管。
LED的反向击穿电压超过5伏。
其特有的直流电压-电流曲线非常陡峭，必须串联一个限流电阻来控制流过二极管的电流。
可以使用以下公式来计算限流电阻器R：R =（E-UF）/ IF其中E是电源电压，UF是LED直流压降，IF是正常工作电流。LED的。

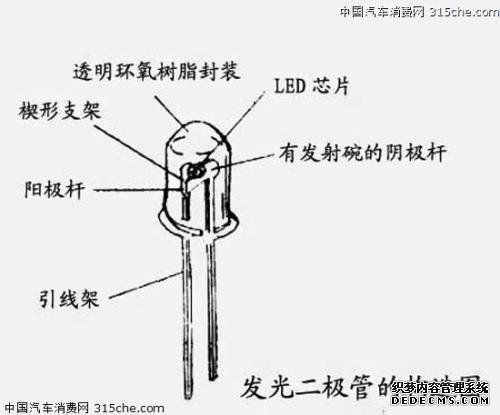

LED芯是由P型半导体和N型半导体组成的晶片，并且在P型半导体和N型半导体之间存在称为PN结的过渡层。
在半导体材料的某些PN结中，注入的次要载流子会与多数载流子复合，并以光的形式释放出多余的能量，从而将电能直接转换为光能。
向PN结施加反向电压，由于注入困难，次要载流子不发光。
通过电致发光注入原理制造的这种二极管称为发光二极管，并且通常称为LED。
在直接运行时（即，在直流电压两端施加直流电压时），当电流从LED的阳极流向阴极时，半导体晶体会发出从紫外线到红外光的各种颜色的光。光的流动与电流有关。
