这是拱桥的两种形式。
弧形环结构（肋）静态花纹：无铰链拱，双铰链拱，三铰链拱。
前两个是静态结构，后一个是静态结构。
不带铰链的拱形环的两端固定在支柱（弹簧）上，结构最坚固，变形小，经济性优于铰链式拱形。然而，无铰链拱桥的建造需要冲击，因为柱位移，温度变化，混凝土收缩和其他因素对于拱形强度是不希望的。
双铰链拱在弧形环的两端具有旋转的铰链支撑，从而允许在弧形环的两端进行少量旋转。
该结构不如无铰链拱那么坚固，但可以减少桥基位移和其他因素的负面影响。

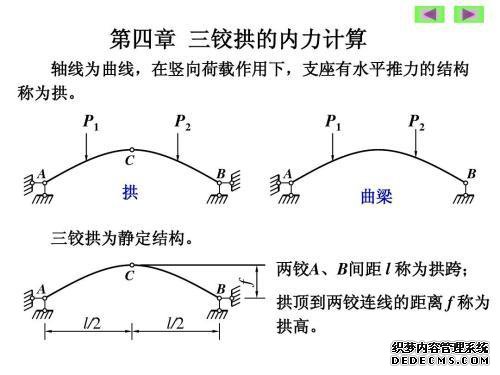

这三个铰链拱用于在双铰链拱顶上增加铰链，从而进一步降低了结构的刚度，但避免了各种因素对圆环强度的负面影响。
